Esferas Integradoras de Medición de Luz Serie Labsphere LMS
Las esferas integradoras de medición de luz de la serie Labsphere LMS están disponibles en seis tamaños, desde 0.25 hasta 3.0m de diámetro, para probar el flujo luminoso total y el rendimiento cromático de cualquier tamaño o potencia de fuente de luz, desde un solo LED o lámpara hasta las luminarias o accesorios de alumbrado público más grandes. El diseño de esfera con acceso interior LMS se ajusta tanto a las normas IESNA LM-79 como a EN 13032-4, y el recubrimiento de esfera Spectraflect 98% proporciona una uniformidad de radiancia, precisión de medición y repetibilidad superiores. Se admiten mediciones de flujo direccional de 2π y flujo hemisférico total de 4π. Tenga en cuenta que las esferas integradoras LMS están disponibles como parte de sistemas completos de espectrorradiómetro Illumia de Labsphere.
Características Clave de las Esferas Integradoras de Medición de Luz Labsphere LMS
Fotometría de Esfera Integradora
Desde su invención en 1894, las esferas integradoras se han utilizado para medir el flujo luminoso total de lámparas y fuentes de luz de cualquier tipo. La combinación de una superficie esférica con un recubrimiento Lambertiano altamente reflectante y difuso crea una luminancia uniforme sobre toda la superficie de la esfera. La luz recibida por un fotodetector (o, más comúnmente hoy en día, un espectrorradiómetro) es una proporción conocida del total, independientemente del tamaño o la forma del haz del dispositivo bajo prueba. El flujo total de una lámpara desconocida no se mide directamente; en su lugar, esta medición se basa en la comparación con una lámpara estándar trazable que se utiliza para calibrar el sistema de esfera integradora.
Diseñadas Específicamente para Pruebas de Lámparas, LED y Luminarias

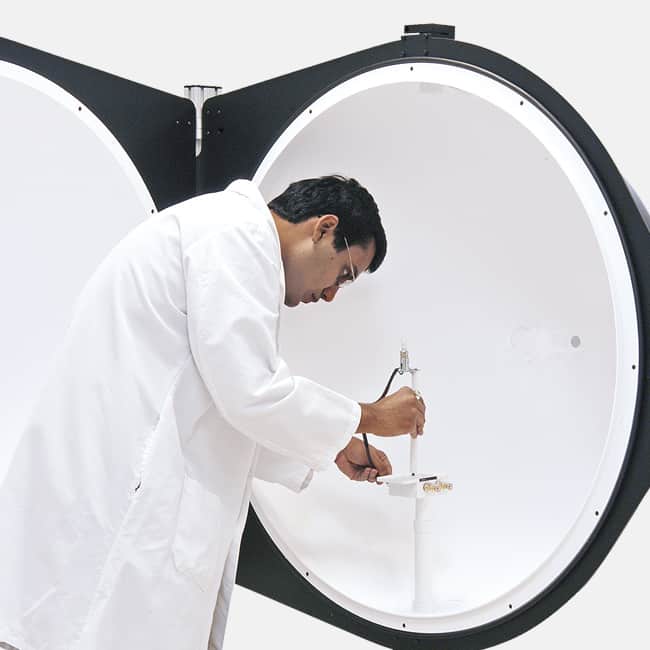

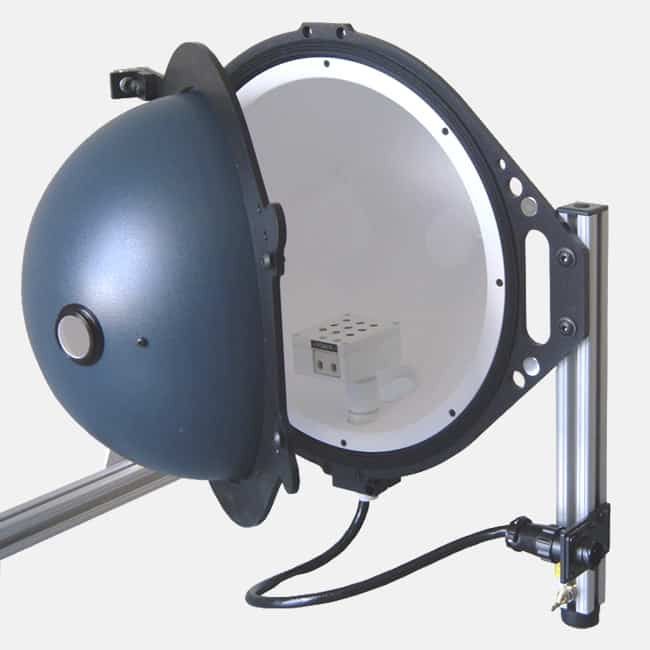

Las esferas integradoras de medición de luz Labsphere LMS son diseños con bisagras y acceso interior con diámetros de 0.25, 0.5, 1.0, 1.65, 1.95 y 3.0m. Los diseños de esfera cumplen con las normas IESNA LM-79-18 y EN 13032-4, mientras que el recubrimiento de esfera Spectraflect 98% proporciona una mayor uniformidad de radiancia, precisión de medición y repetibilidad en comparación con recubrimientos de menor reflectancia. El dispositivo bajo prueba se puede colocar en el centro de la esfera para mediciones de flujo de 4π, o para fuentes direccionales, puede usar el puerto de flujo frontal de 2π y colocar la lámpara fuera de la esfera.
Todas las esferas integradoras de medición de luz LMS cuentan con una plataforma de montaje central de altura ajustable que se puede sujetar con la base hacia arriba o con la base hacia abajo. Se proporciona paso eléctrico a la base de la lámpara, mientras que los deflectores internos extraíbles protegen el dispositivo bajo prueba del puerto del detector.
Para completar su sistema de esfera integradora, los accesorios disponibles incluyen lámparas de calibración, lámparas de corrección auxiliares, fuentes de alimentación de CC y espectrorradiómetros. Para obtener detalles, consulte la pestaña Accesorios.
Calibración de la Esfera Integradora de Medición de Luz
Las esferas integradoras de medición de luz LMS se calibran por sustitución utilizando una lámpara estándar de flujo radiante o luminoso espectral, dependiendo del tipo de detector utilizado, ya sea un fotómetro simple o un espectrorradiómetro de matriz.
Cualquier lámpara colocada dentro de una esfera integradora emite luz, pero también absorbe una parte de la radiación debido a la reiluminación dentro de la esfera. El grado de autoabsorción del dispositivo bajo prueba en relación con la lámpara estándar utilizada para calibrar la esfera puede llevar a un subregistro significativo del flujo de la lámpara de prueba, pero este error se puede eliminar mediante una lámpara de corrección auxiliar. Las esferas LMS cuentan con un puerto y un deflector de lámpara auxiliar para este propósito.
Recubrimientos de la Esfera Integradora de Medición de Luz
Las esferas integradoras de medición de luz Labsphere LMS están recubiertas con Spectraflect, un recubrimiento a base de sulfato de bario para el rango espectral de 300-2400nm con una reflectancia máxima nominal del 98%. El recubrimiento exhibe una reflectancia Lambertiana (o difusa) casi perfecta, lo que significa que la radiancia reflejada desde la superficie de la esfera es igual para todas las direcciones de visión, promoviendo un mayor nivel de precisión y repetibilidad de la medición independientemente del tamaño y la forma de la muestra, o del ángulo del haz.
Las esferas integradoras de medición de luz Labsphere LMS están disponibles en 6 diámetros, desde 25cm hasta 3m. Todas las esferas tienen un diseño de acceso interior tipo «almeja» (clam shell) que admite mediciones de flujo direccional de 2π, así como mediciones de flujo total de 4π. Tenga en cuenta que las esferas LMS también están disponibles como parte de sistemas de espectrorradiómetro Labsphere Illumia Plus 2 «llave en mano».
|
Modelo |
LMS-025 |
LMS-050 |
LMS-100 |
LMS-165 |
LMS-195 |
LMS-300 |
|
Diámetro de la Esfera |
25cm |
50cm |
100cm |
165cm |
195cm |
300cm |
|
Diámetro del Puerto 2$\pi$ |
5cm |
15cm |
33cm |
53cm |
63cm |
Opcional |
|
Reductor(es) de Marco de Puerto 2$\pi$ |
N/A |
15 a 2.5cm |
33 a 15cm |
53 a 15cm |
63 a 15cm |
Opcional |
|
Recubrimiento de la Esfera |
Spectraflect |
Spectraflect |
Spectraflect |
Spectraflect |
Spectraflect |
Spectraflect |
|
Tipo de Esfera |
Acceso interior «almeja», montaje de sobremesa |
Acceso interior «almeja», montaje de sobremesa |
Acceso interior «almeja», montaje de suelo |
Acceso interior «almeja», montaje de suelo |
Acceso interior «almeja», montaje de suelo |
Acceso interior «almeja», montaje de suelo |
|
Material de la Esfera |
Aluminio Hilado |
Aluminio Hilado |
Aluminio Hilado |
Aluminio Hilado |
Aluminio Hilado |
Fibra de Vidrio |
|
Tamaño Máximo de Lámpara 4$\pi$ (LM-79) |
2.5cmØ |
7cmØ |
14cmØ |
23cmØ |
27cmØ |
50cmØ |
|
Montaje DUT 4$\pi$ |
Altura ajustable, base hacia arriba y base hacia abajo |
Altura ajustable, base hacia arriba y base hacia abajo |
Altura ajustable, base hacia arriba y base hacia abajo |
Altura ajustable, base hacia arriba y base hacia abajo |
Altura ajustable, base hacia arriba y base hacia abajo |
Altura ajustable, base hacia arriba y base hacia abajo |
|
Potencia Máxima de Lámpara (Wattage) |
100W |
400W |
1,500W |
4,000W |
5,000W |
10,000W |
|
Cantidad y Diámetro de Puerto de Detector |
1 x 1.25cm |
2 x 1.25cm |
2 x 1.25cm |
2 x 1.25cm |
2 x 1.25cm |
2 x 1.25cm |
|
Diámetro de Puerto de Sonda de Temperatura |
2.5cm |
2.5cm |
2.5cm |
2.5cm |
2.5cm |
2.5cm |
Los siguientes accesorios se suministran de serie con una esfera integradora de medición de luz de la serie Labsphere LMS, o están disponibles para su compra por separado. Tenga en cuenta que las esferas LMS se ofrecen como sistemas completos de espectrorradiómetro Illumia Plus 2.
|
Accesorio |
Modelo |
Descripción |
|
|
Reductores de Marco de Puerto (ESTÁNDAR) |
Los reductores de marco de puerto se suministran de serie para el puerto 2π de las esferas de 50, 100, 165 y 195cm de diámetro:
|
|
|
|
Corrector de Coseno (ESTÁNDAR) |
PA-050-NCD |
Un difusor de coseno que se acopla a un marco de puerto de detector de 0.5 pulgadas en una esfera de la serie LMS. Un adaptador de fibra óptica SMA está mecanizado en la cara posterior del difusor para conectarse a un espectrómetro. |
|
|
Adaptador de Fibra Óptica (OPCIONAL) |
SMA-050-SF |
Un adaptador de fibra óptica se monta en un marco de puerto de 0.5 pulgadas y acopla la luz entre una esfera y un espectrómetro a través de una fibra óptica. La cara interior está recubierta con Spectraflect (SF). |
|
|
Lámparas de Calibración (OPCIONAL) |
SCL-040 SCL-650 SCL-1400 |
Lámparas de referencia calibradas de flujo radiante y luminoso espectral. Calibración acreditada por NVLAP (ISO 17025). Disponibles individualmente y en juegos de tres. Incluyen un portalámparas. Hay tres niveles de potencia disponibles:
|
|
|
Lámparas Auxiliares (OPCIONAL) |
AUX-650 AUX-1400 |
Lámparas de corrección auxiliar para corregir la autoabsorción del DUT en comparación con la lámpara de referencia. Se acoplan a marcos de puerto de 1 pulgada en esferas de la serie LMS. Disponibles en dos niveles de potencia:
|
 |
|
Fuentes de Alimentación de CC (OPCIONAL) |
LPS-175-27 LPS-350-28 LPS-525-42 |
Fuentes de alimentación de CC programables y reguladas por corriente para alimentar las lámparas de calibración SCL y las lámparas de corrección auxiliar AUX de Labsphere. Disponibles en los siguientes modelos:
|
 |
|
Espectrómetros (OPCIONAL) |
CDS-800 CDS-2600 CDS-3000 |
La serie CDS de espectrómetros de matriz de alta velocidad de Labsphere se conecta a través de una fibra óptica con conector SMA a una esfera integradora de medición de luz para la medición de flujo radiante espectral, flujo luminoso, cromaticidad, CCT e índice de reproducción cromática. Tres modelos están disponibles:
|
 |
|
Software (OPCIONAL) |
INTEGRAL |
El software INTEGRAL de Labsphere se comunica con su espectrómetro de la serie CDS y la fuente de alimentación de CC de la serie LPS a través del Módulo de Control de Fotometría (disponible por separado) para proporcionar control de su sistema de esfera de medición de luz y para registrar y analizar sus datos de medición. |
 |
|
Sonda y Monitor de Temperatura (OPCIONAL) |
TPM-100TC-08 TPM-400TC-08 |
Sondas y monitores de temperatura de termopar que son compatibles con el software de esfera INTEGRAL de Labsphere. Registran la temperatura dentro de la cámara de la esfera integradora. La sonda se acopla a través de un marco de puerto de 1 pulgada. Dos modelos están disponibles:
|
Los sistemas de espectrorradiómetro con esfera integradora se utilizan para medir el flujo radiante espectral, el flujo luminoso, el color y la reproducción cromática de lámparas, LED y luminarias. Con tamaños de esfera LMS que van desde 0.25 hasta 3.0m de diámetro, se puede acomodar cualquier tamaño o potencia de fuente de luz. Es importante elegir una esfera que sea lo suficientemente grande para el dispositivo bajo prueba (DUT) que se desea medir. Si el DUT es demasiado grande para la esfera, la distribución de la radiancia dentro de la cámara de la esfera no será uniforme y esto provocará errores significativos en la medición del flujo luminoso. Hable con uno de los especialistas en aplicaciones de Pro-Lite sobre el tamaño de esfera adecuado para su aplicación.

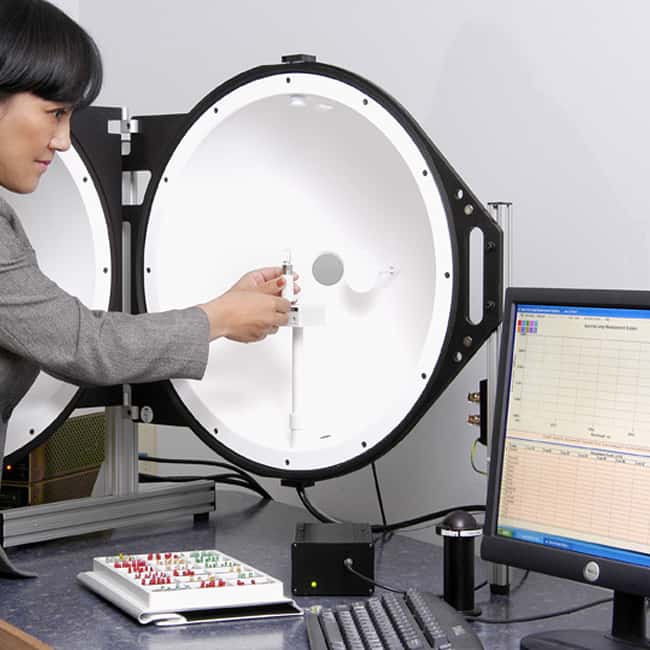

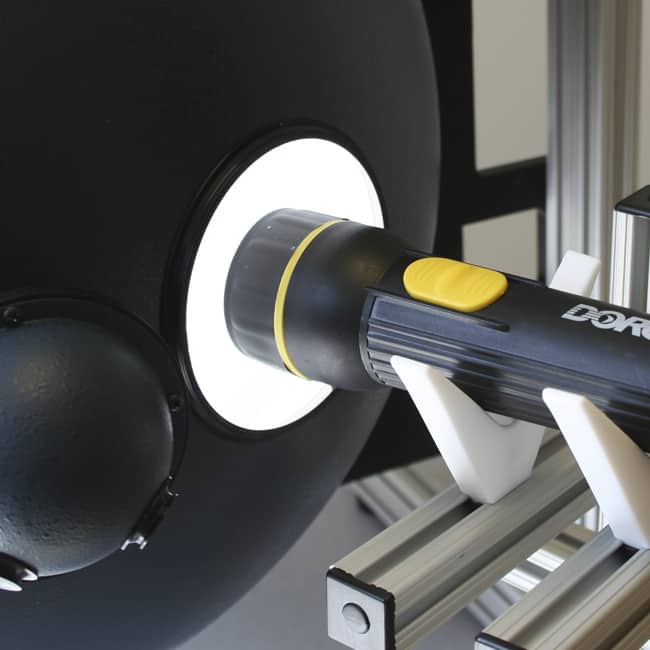

La medición del flujo luminoso se puede realizar en una geometría hemisférica de 2π o total de 4π, y las esferas integradoras LMS de Labsphere admiten ambos tipos de pruebas. La geometría de 2π se utiliza con fuentes de luz direccionales (por ejemplo, focos) y el DUT se proyecta hacia la esfera a través de un puerto de 2π. La geometría de 4π coloca el DUT en el centro geométrico de la esfera y se utiliza siempre que la fuente de luz emite luz en todas las direcciones (por ejemplo, una lámpara fluorescente o incandescente).
Huelga decir que todas las esferas LMS incorporan un puerto de corrección auxiliar que le permite compensar la autoabsorción del dispositivo bajo prueba colocado dentro de la esfera o en el puerto de la esfera. Sin esta opción esencial, las mediciones de flujo luminoso, cromaticidad y CCT sufrirían errores que fácilmente ascenderían a muchas decenas por ciento.
