Imatest puede ayudarlo a configurar un laboratorio de pruebas de calidad de imagen con equipos y software superiores. Como expertos en el campo, sabemos cómo crear un laboratorio personalizado que logre los objetivos de prueba requeridos. Nuestro equipo de configuración de laboratorio incluye un banco de pruebas modular, colimadores, gráficos de prueba, fuentes de iluminación, generadores de movimiento y automatización robótica.

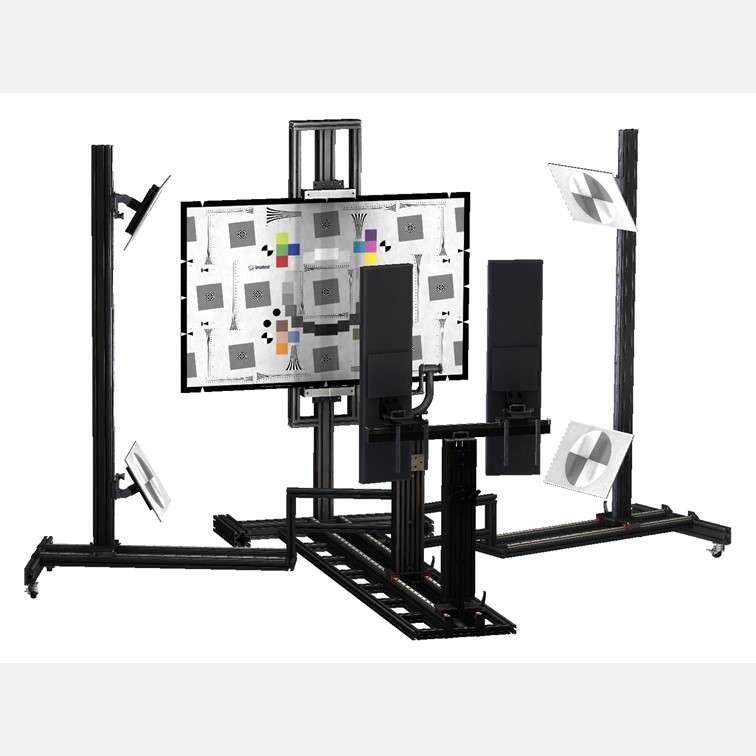

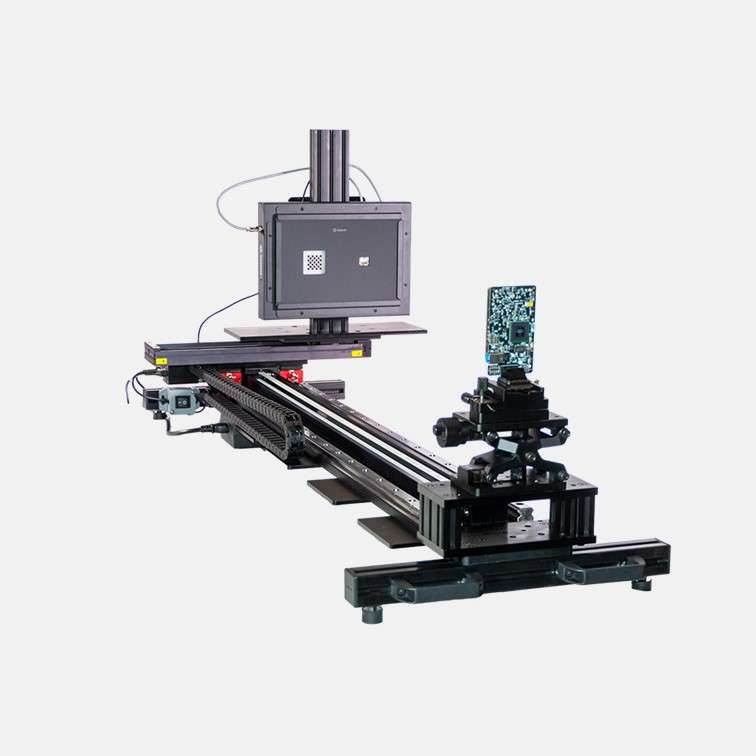

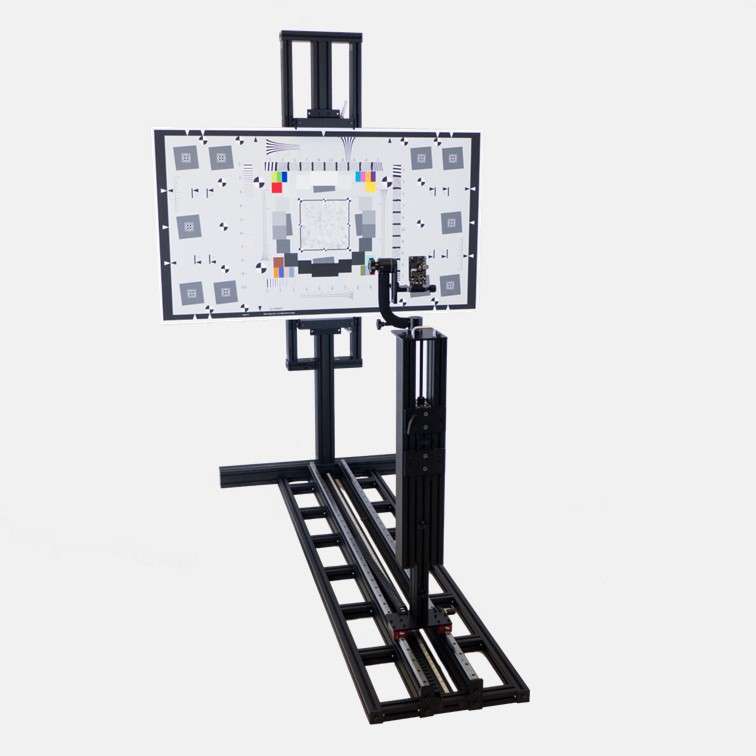

Imatest ofrece dos grandes grupos de Lab Setups: los Imatest Modular Test Stand (MTS), los cuales permiten producir cámaras superiores al tiempo que reduce significativamente el tiempo que pasa en el laboratorio, y los Imatest Benchtop Test Stand (BTS), los cuales se basan en una plataforma modular y fácil de usar para pruebas de calidad de imagen precisas y repetibles.
| Espacificaciones del MTS manual | Especificaciones del MTS motorizado | ||
| Especificaciones | Detalles | Especificaciones | Detalles |
| Opciones de longitud de railes | 2m (78.74″) and 3.5m (137.79″) | Peso del IMTS-2m motorizado | MOTZ: 189 lbs | MOTY: 180 lbs | MOTYZ: 195 lbs | MOTXYZ: 205 lbs |
| Peso del IMTS-2m manual | ~225 lbs (102 kg) | Peso del IMTS-3.5 motorizado | MOTZ: 300 lbs | MOTY: 285 lbs | MOTYZ: 305 lbs | MOTXYZ: 310 lbs |
| Peso del IMTS-3.5 manual | ~280 lbs (127 kg) | Movimiento a través de los ejes X e Y | IMTS-2m: 2.395 m x 1.00 m x 2.02 m | IMTS-3.5m: 3.977 m x 1.0 m x 2.020 m |
| Dimensiones en general | Opción por defecto (2m Rail): 2083mm largo x 1000mm ancho x 2020mm alto (82″ largo x 39.37″ ancho x 79.53 alto) | Movimiento a través del eje Z | Eje-X: 150mm (posibilidad de extender el rango) | Eje-Y: 500 mm |
| Inclinación de la cámara: | Cabeza del trípode: Paso: -30° / +90°, Roll: -90° / +30° | Cardán: Tono: 360°, Roll: 0° | Velocidad máxima | X-Axis: 54 mm/s | Y-Axis: 18 mm/s | Z-Axis: 1857 mm/s |
| Rotación de la cámara: | Cabezal del trípode: 360° | Cabezal cardán: 300° | Precisión | X-Axis: 45 μm | Y-Axis: 1.95 mm | Z-Axis: 1.6 mm |
| Ajuste del eje X | 120 mm (4.72″) | Capacidad de repetición | X-Axis: < 2.5 μm | Y-Axis: 1.77 mm | Z-Axis: < 20 μm |
| Rango de tamaños de tabla reflectante: | Min: 21.58cm x 27.94cm (8.50″ x 11″), Max: 110cm x 144cm (43.31″ x 56.69″) | Empuje máximo | X-Axis: 230 N | Y-Axis: 1500 N | Z-Axis: 90 N |
| Rango de tamaños de tabla de transmitancia: | Imatest Panel de luz LED C a G | Rango de temperatura de trabajo | 0 to 50°C |
| Carga máxima de la cabeza del cardán: | 26 lbs (12 kg) | Peso DUT máximo | Poste de la cámara: 100 lbs | Columna de elevación: 150 lbs | Trípode / Cabezal Gimbal: 10 lbs |
| Carga máxima de la cabeza del trípode: | 11 lbs (5 kg) | Eléctrico | 100V-240V AC | Consumo máximo de corriente (MOTXYZ): 8900 mA |
| Especificaciones | Detalles |
| Peso: Variación dependiendo de la configuración | BTS: 22.7 Kg (50 lbs) (Etapa Z estándar de 1 metro) |
| BTS-500mm: 16 Kg (35 lbs) | |
| BTS-MOTXZ: 34 Kg (75 lbs) | |
| BTS-MOTXYZ: 37k Kg (82 lbs) | |
| BTS-500-MOTXZ: 23 Kg (50 lbs) | |
| BTS-500-MOTXYZ 26 Kg (57 lbs) | |
| BTS-SLTP-MOTZ: 29.5 Kg (65 lbs) | |
| BTS-SLTP: 20.4 Kg (45 lbs) | |
| BTS-R-KIT: 18.3 Kg (40 lbs) | |
| BTS-E-KIT: 1.5 Kg (3.3 lbs) | |
| Dimensiones: Las dimensiones varian con la configuración | Ancho: 528mm | w/BTS-R-Kit: 665mm |
| Longitud: 1372mm | BTS-500mm: 772mm | |
| Altura: w/BTS-R-KIT: 692mm | w/Etapa Y motorizada: 463mm | |
| Fuentes de luz uniformes para objetivos transmisivos: | ILP-A | ILP-B | ILB-B |
| Espectro visible: 3100K | 4100K | 5100K | 6500K | |
| Espectro NIR: 850nm | 940nm | |
| Objetivos de reflexión: | Hasta 665 x 500mm (SFRreg 2X) |
| Movimiento: | Motorizado: Eje-Z: 1045mm o 445mm | Eje-Y: 150mm | Eje-X: 300mm |
| Manual: Eje-Z: 1000mm o 450mm | Eje-Y: 60mm | Eje-X: 500mm | |
| Movimiento SLTPM: | Motorizado: Eje-Z: 1045mm | Eje-Y: 60mm | Eje-X: 50mm |
| Manual: Eje-Z: 1000mm | Eje-Y: 60mm | Eje-X: 50mm | |
| Rotación: | Guiñada: ±2,5º | Cabeceo o inclinación: ±2,5º | Endoscopio: Guiñada: 0º, 30º, 70º |
| Tamaño del micropaso: | Eje-Z: 4.2µm | Eje-X: 0.50µm |
| Precisión motorizada (unidireccional): | Eje-Z: 700µm | Eje-X: 35µm |
| Capacidad de repetición: | Eje-Z: 20µm | Eje-X: 2.5µm |
| Rango de temperatura de trabajo: | 0 a 40 °C |
| Peso máximo DUT: | 11.34Kg (25lbs) | Módulo endoscópico: 3Kg ( 6.6lbs) |
| Velocidad máxima (motorizado): | 2000mm/s |
| Eléctrico: Consumo máximo de corriente | Eje Z: 1800mA | Eje X: 1900mA | Ejes de rotación: 950 mA |
| Tensión de entrada: 100-240 V CA |
